今天山東中康新材料（zhpdz.cn）的研發(fā)總監(jiān)為大家詳細(xì)介紹一種5nm超活性納米二氧化鈦光觸媒

性質(zhì)：

1.粒徑非常小：

粒徑小于5納米，而且不團(tuán)聚。

2.分散性能好：

本款納米二氧化鈦分散性能非常好，把它投到水里輕輕搖一搖，就能立刻化成透明的液體，不需要攪拌?？梢試姷郊揖弑砻?，墻體，形成均勻的透明的納米涂層，起到凈化室內(nèi)空氣的作用。

3.催化活性高：

本款納米二氧化鈦的催化活性經(jīng)過測試，比較，比目前市場所有的催化性能最好的納米二氧化鈦的催化活性還高30倍?？梢匝杆俚牟蹲讲⒎纸馐覂?nèi)的甲醛，苯，氨等有害氣體，除味效果好。

5nm超活性納米二氧化鈦的催化原理

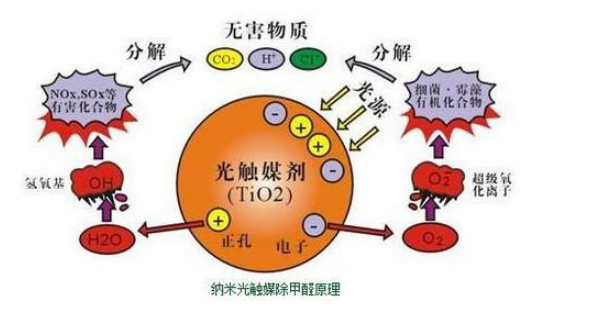

TiO2屬于一種n型半導(dǎo)體材料，它的禁帶寬度為3.2ev（銳鈦礦）,當(dāng)它受到波長小于或等于387.5nm的光(紫外光)照射時(shí)，價(jià)帶的電子就會獲得光子的能量而越前至導(dǎo)帶，形成光生電子（e-）;而價(jià)帶中則相應(yīng)地形成光生空穴(h+)。

如果把分散在溶液中的每一顆TiO2粒子近似看成是小型短路的光電化學(xué)電池，則光電效應(yīng)應(yīng)產(chǎn)生的光生電子和空穴在電場的作用下分別遷移到TiO2表面不同的位置。

TiO2表面的光生電子e-易被水中溶解氧等氧化性物質(zhì)所捕獲，而空穴h+則可氧化吸附于TiO2表面的有機(jī)物或先把吸附在TiO2表面的OH-和H2O分子氧化成 ·OH自由基，·OH自由基的氧化能力是水體中存在的氧化劑中最強(qiáng)的，能氧化水中絕大部分的有機(jī)物及無機(jī)污染物，將其礦化為無機(jī)小分子、CO2和H2O等無害物質(zhì)。

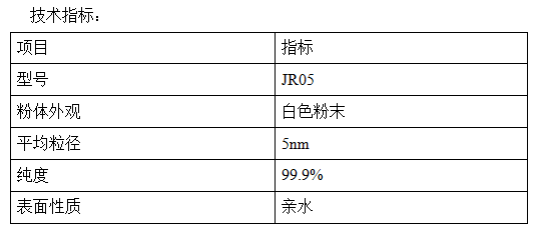

使用方法：

把JR05粉用純凈水(pH=7)或者去離子水做成固含為1%的水溶液，噴涂于墻壁，天花板，要求霧化效果好，不出現(xiàn)水滴。

注意事項(xiàng)：

1，家具里外面以及地板，可以用品質(zhì)好的毛巾浸水擦，（水溶液濃度為1%），金屬表面建議不噴；

2，噴的時(shí)候一般要求霧化效果好，這樣會噴得更均勻，提高效益；

3、涂膜自然干燥時(shí)間約15--20分鐘，完全固化需48小時(shí)，未完全固化前勿大力擦洗；

4、用于污水處理時(shí)，先用少量純水把JR05溶解，然后再加入污水中。建議取二沉池后面，生化池前面的水，透明性比較好的污水做處理效果更明顯，處理無機(jī)物沉淀處理后的污水比較適合。

         圖1為所制備的二氧化鈦的XRD圖譜，圖中圖譜對應(yīng)于銳鈦礦二氧化鈦

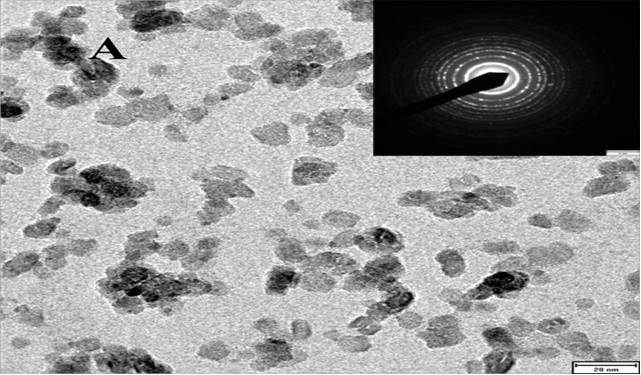

圖2為所制備的二氧化鈦對應(yīng)的TEM粒徑電鏡圖，為單顆粒分散，無團(tuán)聚

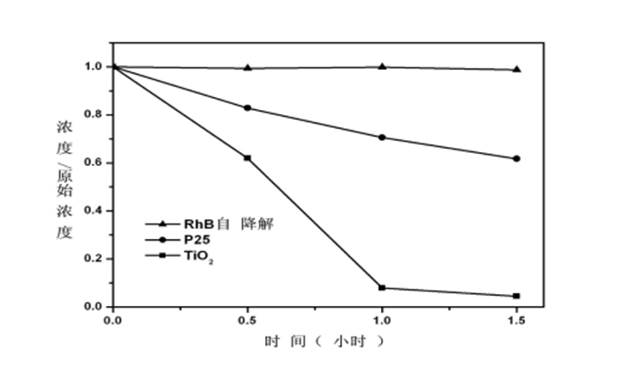

圖3為模擬太陽光照射下，所制備的二氧化鈦及市售Degussa P25對羅丹明B的降解曲線，從圖中可以看出，所制備的二氧化鈦（圖中用TiO2標(biāo)注）具有很好的光催化活性，在模擬太陽光照射下，大約1小時(shí)內(nèi)可實(shí)現(xiàn)對污染物的完全降解。而在同等條件下，市售Degussa P25僅只能降解30%左右）

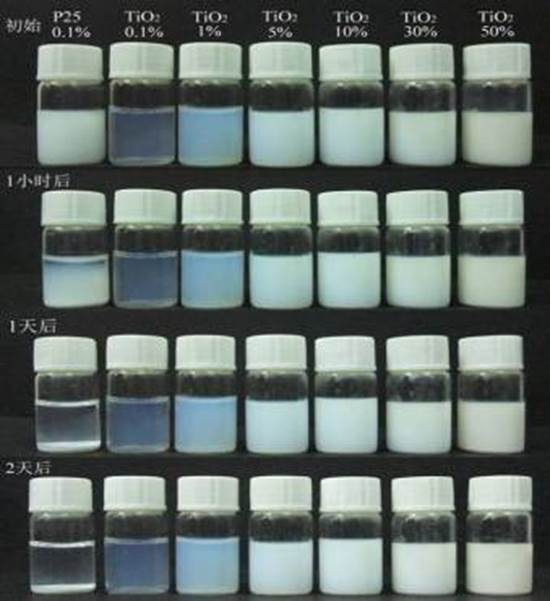

圖4為不同濃度的二氧化鈦水分散液的實(shí)物照片，我們所制備的二氧化鈦的分散液，濃度分別為0.1，1，5，10，30，50%（質(zhì)量百分比濃度）可長期穩(wěn)定。而濃度為0.1%（質(zhì)量百分比濃度）的Degussa P25的水分散液在靜置1小時(shí)后即發(fā)生明顯沉降。

光觸媒在紡織應(yīng)用越來越廣泛，但是你知道你知道光觸媒在紡織行業(yè)有那些應(yīng)用嗎？

--------------------------------

>>山東中康新材料-各種紡織阻燃涂層膠、天然植物抗菌劑、光觸媒整理劑、滌綸阻燃涂層膠、丙綸阻燃涂層膠 、持續(xù)涼感整理劑、相變微膠囊整理劑、紡織蠟乳液、縫紉線潤滑劑、縫紉線硅蠟生產(chǎn)廠家，十年研發(fā)經(jīng)驗(yàn)，免費(fèi)寄樣<<<<

歡迎登錄我們網(wǎng)站留言交流。
