性能特點(diǎn)：

1、本品能夠在75~85 ℃下活化雙氧水進(jìn)行高效練漂，經(jīng)處理的筒子紗白度高、潤(rùn)濕性好。

2、工藝條件溫和，可明顯減少?gòu)?qiáng)力損傷。

3、織物失重小，手感柔軟。

4、漂后雙氧水殘留率低，可降低常規(guī)工藝中除氧酶用量。

5、蒸汽消耗量降低30%以上，并可縮短加工時(shí)間，提高生產(chǎn)效率和經(jīng)濟(jì)效益。

6、低泡沫，可直接用于自動(dòng)吸料系統(tǒng)，且對(duì)設(shè)備無(wú)沾污，易于清洗，使用方便。

7、降低CO2排放，降低練漂過程中的碳足跡。

8、不含磷、APEO 和有機(jī)鹵化物，不含REACH 法規(guī)高度關(guān)注物質(zhì)，符合OEKO-TEX? Standard100 標(biāo)準(zhǔn)。

主要指標(biāo)：

主要成分：低溫漂白催化劑和表面活性劑復(fù)配物

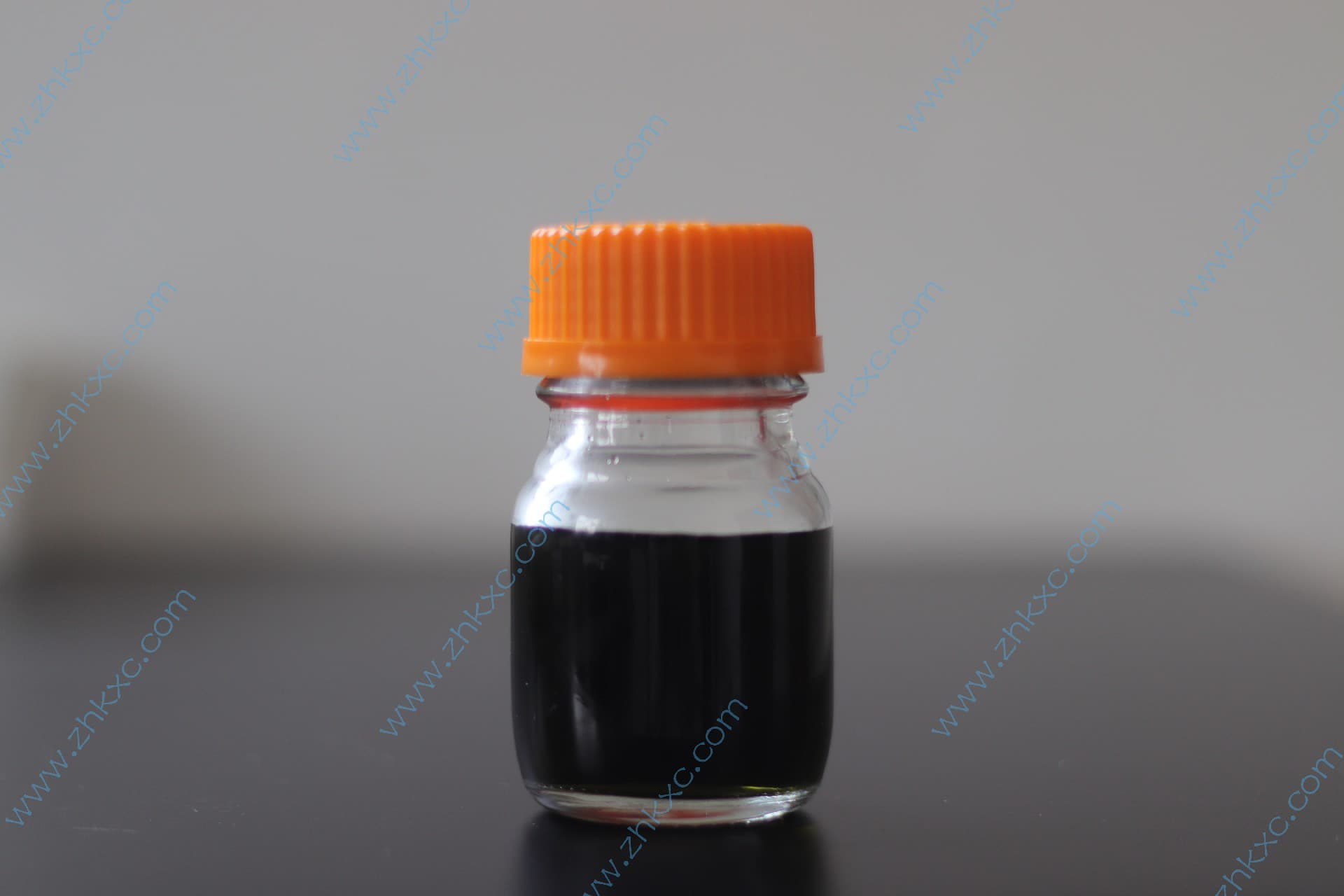

外    觀：墨綠色粘稠液體

離 子 型：陰非離子

溶 解 性：易溶于水

PH    值：4-6

使用方法：

純棉筒子紗低溫練漂工藝

低溫精練劑PRE-1102        0.5~1.5 g/L

H₂O₂（27.5%）              8~10 g/L

NaOH（100%）             1.5~2 g/L

螯合分散劑                 0~1 g/L

浴比                       ≥1:7

注意事項(xiàng)：

1、加料順序請(qǐng)按指示順序，即：先加螯合穩(wěn)定劑或低溫精練劑PRE-1102，然后加燒堿，最后加雙氧水。切忌將低溫精練劑PRE-1102和雙氧水同時(shí)加入，必須分開加料！

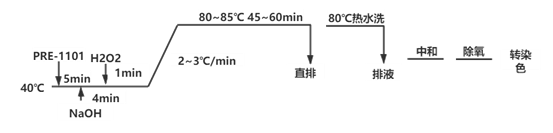

2、化驗(yàn)室小樣和車間生產(chǎn)都要遵循：室溫至50 ℃范圍內(nèi)加料，然后按2~3 ℃/min的升溫速率升溫至80~85 ℃，保溫40~60 min，保溫后需用80 ℃以上的熱水充分漂洗，然后中和、除氧。

    3、不能用純堿取代燒堿，工作液中至少要有1.5 g/L 的燒堿作為堿劑才能達(dá)到理想的處理效果。

    4、建議在練漂液中加入軟水劑或螯合分散劑。對(duì)于1000 L 以上的大缸，為防止筒子紗邊角漂不透或出現(xiàn)黃圈現(xiàn)象，練漂液的循壞方式必須采用內(nèi)外流交替的方式，即正三反四、正四反五或正四反六均可。

    5、常溫常壓染色設(shè)備常規(guī)98 ℃氧漂工藝改用低溫氧漂工藝時(shí)，H₂O₂、NaOH 用量可不變，但H₂O₂的用量不宜低于6 g/L。原則上在使用PRE-1102低溫工藝時(shí)，建議在原98 ℃氧漂工藝H₂O₂使用量的基礎(chǔ)上增加2-3 g/L，以保證達(dá)到相同的白度和毛效水平。

    6、高溫高壓染色設(shè)備110~120 ℃氧漂工藝改用低溫氧漂工藝時(shí)，NaOH用量不變；H₂O₂的用量增加2~4 g/L，但不能超過12 g/L。

包裝及儲(chǔ)存：

125 kg塑料桶，室溫保存，避免陽(yáng)光直射，室溫密閉容器中妥善保存可穩(wěn)定一年半，本產(chǎn)品對(duì)0 ℃以下低溫和40 ℃以上高溫敏感。

注    意：

本資料中所載的信息系由本公司實(shí)驗(yàn)室的實(shí)際研究結(jié)果而作出，只供參考。建議用戶根據(jù)應(yīng)用條件預(yù)先進(jìn)行試驗(yàn)，確定配方和工藝。對(duì)于那些未正式向本公司書面提出的用途及用法，本公司一概不負(fù)責(zé)任。
