涂層加工法，即將阻燃劑與聚氨酯乳液或聚丙烯酸酯乳液共混增稠后涂刮，烘干后阻燃劑與涂層膠粘著在織物表面的方法。相比于傳統(tǒng)浸軋的阻燃后整理方式，阻燃涂層整理工藝簡單、成本較低、抗遷移性好、無廢水、環(huán)保效益好。

今天山東中康新材料（zhpdz.cn）的研發(fā)總監(jiān)為大家詳細(xì)介紹。

本實(shí)驗(yàn)利用水性聚丙烯酸酯類涂層膠與有機(jī)磷系阻燃劑制備阻燃涂層膠，并對滌綸織物進(jìn)行阻燃涂層整理。分析涂層厚度、焙烘時間、焙烘溫度等對阻燃性能的影響，優(yōu)化阻燃涂層整理工藝。通過掃描電鏡、熱重分析、微型量熱儀等手段對阻燃涂層織物進(jìn)行表征，并對該阻燃涂層織物進(jìn)行耐水洗色牢度與耐摩擦色牢度的測試。

織物、試劑及儀器

織物：綸織物

試劑：聚丙烯酸酯涂層軟膠、無醛交聯(lián)劑（山東中康新材料有限公司），滌綸耐久阻燃劑（山東中康新材料有限公司），非離子型增稠劑（山東中康新材料有限公司）

儀器 ：GA-4000型熱分析儀，5330型紡織品垂直燃燒試驗(yàn)機(jī)，JF-5型智能氧指數(shù)測定儀，3114型涂層涂刮機(jī)，MiNi型熱定形機(jī)，Y571B型摩擦色牢度儀（，WSB-3A智能式數(shù)字白度計，XS（08）F2型電子織物強(qiáng)力機(jī)，YG033A型織物撕裂儀，FAA微型量熱儀，FEINova Nano 450型 SEM 場發(fā)射掃描電子顯微鏡，YG461E-Ⅲ型全自動透氣量儀。

織物的阻燃涂層工藝

流程 阻燃涂層膠涂布（適量）→烘干（80 ℃，2 min）→焙烘阻燃涂層膠的制備 將TF-6054聚丙烯酸酯涂層軟膠與FRN滌綸耐久阻燃劑按5∶2的質(zhì)量比加入到燒杯中，在 500 r/min 轉(zhuǎn)速下攪拌 10 min，制得阻燃涂層膠乳液。在使用前，加入計量的TF-694B無醛交聯(lián)劑與DM-8935非離子型增稠劑，攪拌速度為1 000~1 500 r/min，攪拌時間5 min，使乳液黏度提高至涂層要求，制得阻燃涂層膠。

性能測試

主要包括垂直燃燒性能、水洗牢度 、摩擦牢度、白度、撕裂強(qiáng)度、拉伸強(qiáng)力裂強(qiáng)度、透氣透濕量等。

阻燃涂層工藝對滌綸織物阻燃性能的影響

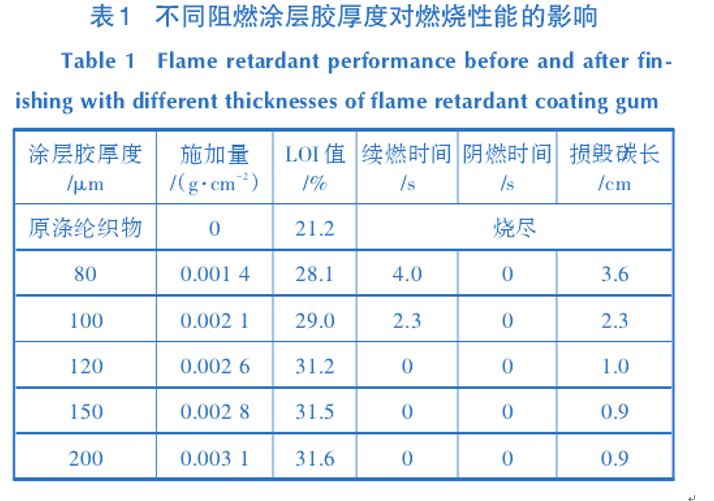

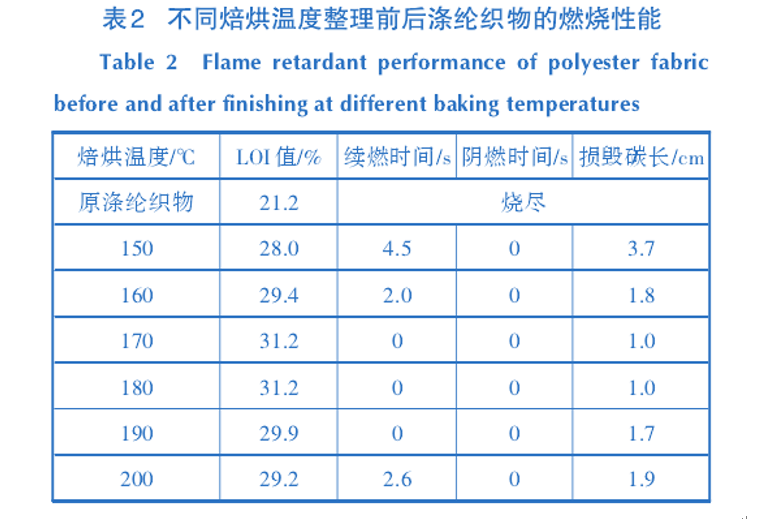

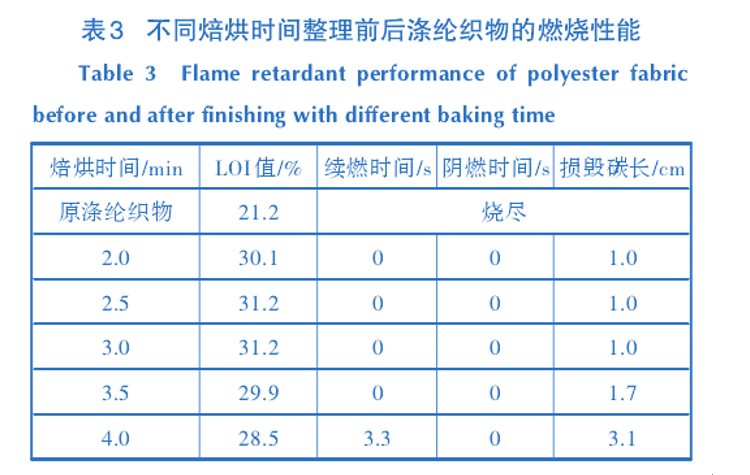

按照上述工藝制備阻燃涂層膠，通過對涂層整理后滌綸織物的垂直燃燒性能和極限氧指數(shù)（LOI）的分析，研究涂層厚度、焙烘溫度和焙烘時間對滌綸織物阻燃性能的影響。得到下面數(shù)據(jù)：

結(jié)論：

當(dāng)阻燃涂層膠的厚度為120 μm、焙烘溫度為180 ℃、焙烘時間為3.0 min時，阻燃整理后滌綸織物的阻燃性能最好。進(jìn)一步研究整理后滌綸織物的物理及服用性能發(fā)現(xiàn)，整理后滌綸織物的物理性能均有所變化，摩擦牢度與水洗牢度性能較好。

--------------------------------

>>>山東中康新材料-天然植物抗菌劑、光觸媒整理劑、滌綸阻燃涂層膠、丙綸阻燃涂層膠 、持續(xù)涼感整理劑、相變微膠囊整理劑、紡織蠟乳液、縫紉線潤滑劑、縫紉線硅蠟生產(chǎn)廠家，十年研發(fā)經(jīng)驗(yàn)，免費(fèi)寄樣<<<<

歡迎登錄我們網(wǎng)站留言交流。
